Gázos, olajos, egy- és kétcsöves, keményített, fingilingi. Sokan dobálóznak a szakszavakkal, amikor szóba kerül a lengéscsillapító, de még a piszkos körmű sufnituningolók közül is kevesen ismerkedtek meg közelebbről ezzel az alkatrésszel, minthogy két lábfej közé szorítva meghúzogatták volna, van-e még ellenállása. Törlesztem régi adósságomat, kibontom az Anal Attackert.
Amikor közel egy éve, a rabszolga-kontesztre jelentkezve először beléptem a szerkesztőségbe, Winkler egyből így fogadott: Á, szóval te írtad a diplomamunkádat a lengéscsillapítókról. Aztán az első munkanapomon ennek megfelelően Pista rám ragasztotta a Telós Bandit. Ahogy terjedt a hír, úgy kerestek meg ismerős, majd ismeretlen emberek, adjak tanácsot gátló témakörben. Igazán szívesen teszem ezt, hiszen balzsam az önképnek, ha adnak a véleményemre, de a telefont tartó zsibbadt karomon éreztem az igényt, esetleg jól jönne egy kis ismeretterjesztő.
Aki legalább egyszer ült már autóban, saját hátsóján tapasztalta a lengéscsillapító hatását, legfeljebb nem tudta, mi miért történik. Nem feltétlenül szükséges ez persze, a villanyt is gondolkodás nélkül felkapcsoljuk, ha nem is vagyunk teljesen képben a leptonok spinjével, de az érdeklődőbb autós azért már billegtetett kasztnit, ha úgy érezte, nyúlósan kanyarodik a gép. Aztán, ha a rátehénkedés után percekig bólogatott a verda, vett bele újat vagy felújíttatta, és a csere után a dolgok rendje szerint meglepődött, mekkorát változott az autó viselkedése.
Neki már nem kell magyarázni, mennyi múlik ezen az egyesek által rühes mostohagyerekként kezelt, másoknak fekete mágiával határos, csodálatos alkatrészen. De talán szívesen belenézne, mit történik odabent.

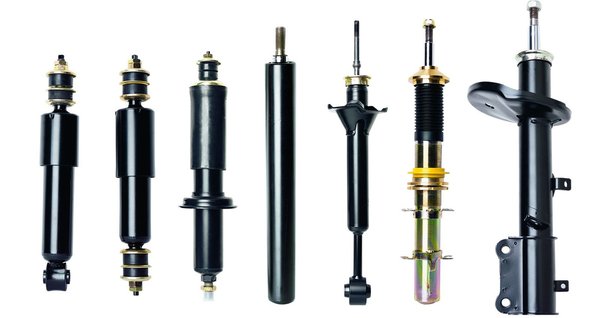

Ha szétszedünk egy lengéscsillapítót, borzasztó egyszerű alkatrészeket találunk. Egy dugattyúrúd, alias teleszkópszár, egy dugattyú, egy szelep, két cső meg pár tömítés. Ez volna a nagy okosság, a kicsúszás és úton maradás között döntő, fenséges trónról letekintő bíró? A köridőn másodperceket rontó vagy javító, megfoghatatlan tudomány? A sokszor emlegetett kétcsöves?
Bevezető, valódi lámáknak

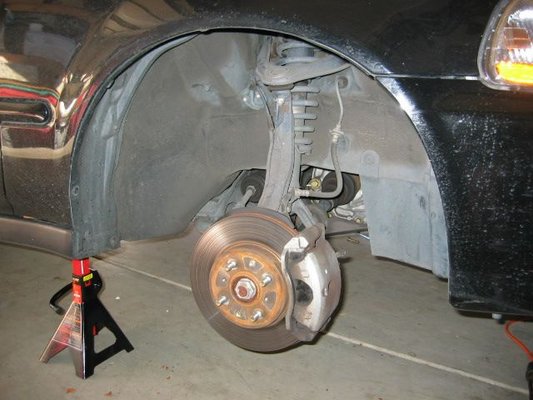

Addig valószínűleg mindenki képben van, hogy a szóban forgó alkatrésznek két vége van, mint a kolbásznak. Az egyik a karosszériához kapcsolódik, a másik a csonkállványon vagy a lengőkaron keresztül a kerékhez. Amikor átmegyünk egy kátyún, vagy egyszerűen kanyarodunk, gyorsítunk, lassítunk, és a kerék függőlegesen elmozdul a kasztnihoz képest, a lengéscsillapító összenyomódik vagy széthúzódik. Vannak esetek, amikor ez bizonyos szerkezeti megoldásoknak köszönhetően nem közvetlenül, hanem áttételeken keresztül történik, esetleg fordítva, vagyis berugózásra húzódik szét a lengéscsillapító, de az érthetőség kedvéért nézzünk egy hétköznapi rugóstagot, ami az autók túlnyomó többségében található.

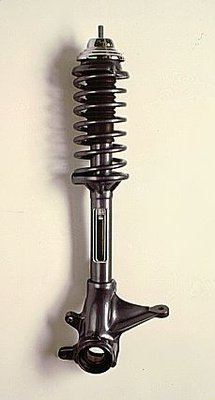

Első körben felejtsük el róla a rugót, nézzük magát a tagot. A különböző porvédők alatt minden esetben ott van a dugattyúrúd, az a fényes, kisujj-nagyujj vastagságú pálca, ami becsúszik a biciklipumpaszerű házba. A dugattyúrúd végén, a házon belül egy dugattyú található, amely a rúddal együtt fel-le mozog, az egész cső pedig fel van töltve olajjal. Amikor a dugattyú elmozdul a csőben, értelemszerűen kavarja az olajat, ami ellenállást fejt ki. Így amikor a kerék fel-le mozog, az ide-oda áramló olaj gondoskodik arról, hogy ne pattogjon, illetve a doboz, amiben ülünk, ne billegjen túlságosan. Hogy pontosan mi történik az olajjal, abba megyünk most bele részletesen.

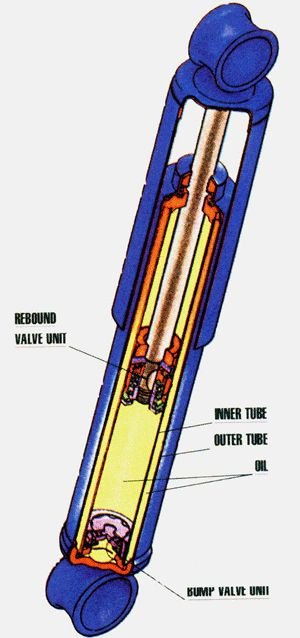

A kétcsöves lengéscsillapító felépítése alig változott több mint százéves története alatt, viszont máig szinte minden autóban ilyet lehet találni. Az anyagok persze fejlődtek, a karakterisztika hangolása is több kitérő után jutott el a mai szintre, de a sokszor misztifikált, gázosnak becézett gátlók is a mai napig ugyanúgy működnek. Nézzünk végre bele a csövekbe.

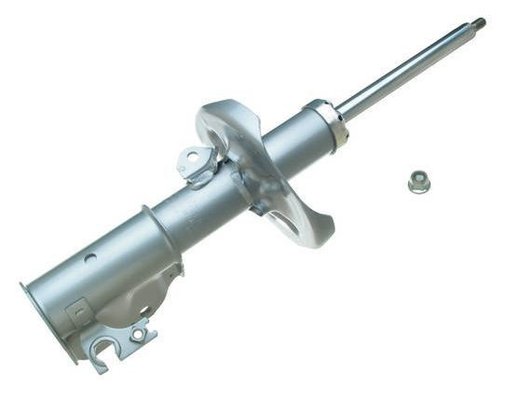

Amit megbontás nélkül látunk, az a külső, azon belül van még egy, kisebb átmérőjű belső cső. Ebben siklik a dugattyú, általában tefloncsíkos tömítéssel, mégpedig kifejezetten erre a célra kifejlesztett olajban. A belső cső színültig tele van olajjal (amíg nem ereszt a lengéscsillapító), a külső pedig csak egy bizonyos szintig, fölötte levegő vagy nitrogén tölti ki az űrt, a „gázosoknál” nyomás alatt. Azért van szükség a gázra, mert a dugattyúrúd befelé mozogva úgymond elveszi az olaj helyét, és az egész hurka szétdurranna, ha nem lenne benne összenyomható közeg.

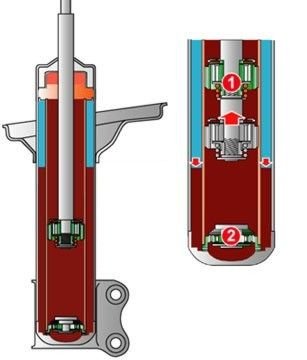

Nézzük meg először a működés szempontjából egyszerűbb esetet, amikor kifelé mozog a dugattyú. Ilyenkor logikusan rajta keresztül áramlik az olaj a felső térből az alsóba, miközben egy visszacsapószelepen át a külső csőből érkezik az utánpótlás a kicsúszó dugattyúrúd helyére. Ezt a mozgást húzásnak, húzófokozatnak szokták nevezni.
A nagy okosság a dugattyú szelepeiben van, amelyek különböző erőhatásokra más és más sebességgel eresztik át az olajat. Nem kell bonyolult dolgokra gondolni, lényegében két típusú ellenálláson juthat át az olaj felülről alulra.

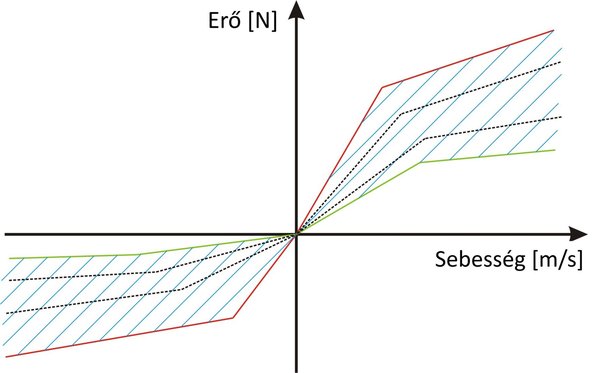

Az egyik egy állandó keresztmetszet – képzeljünk el egy kis lyukat a dugattyún. Ha nagyon lassan húzzuk kifelé a rudat, alig érezhető ellenállás, de bármilyen erősen rángatjuk, nem hajlandó egy bizonyos sebességnél gyorsabban kijönni. Ez önmagában nem lenne túl jó, úgyhogy beépítenek egy szelepet is, amely egy bizonyos nyomás felett kinyit, részben vagy teljesen. Akkor történik ez, amikor gyorsabban mozogna a rúd, mint ahogy a lyukon át tud folyni az olaj – nagyobb úthibáknál, hirtelen fékezésnél, kanyarodáskor.
Persze a lyuk és a szelep technikai megvalósítása minden lengéscsillapítónál más és más, de a lényeg ugyanaz. És már meg is van az első magyarázat arra, miért lágyul ki a lengéscsillapító a normál kopással. Amikor a dugattyú tömítése elhasználódik, elkezd átereszteni, és a kis furat jellegű ellenállás mellett így megnyílik még egy út az olaj számára. Ergo kisebb ellenállást tanúsít ugyanarra az erőre, amikor meghúzzuk kifelé.

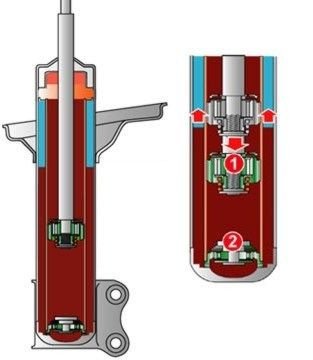

De mi történik befelé? Itt már sajnos nyomásokkal is kell foglalkoznunk, különben nem értjük meg, miért nem szerelnek ugyanarra a dugattyúra egy sima kétirányú szelepet, és kész. Azt már tudjuk, hogy a dugattyúrúd térfogatának megfelelő olajmennyiségnek ki kell áramlania a belső csőből, és ezt egy úton teheti meg: a lábszelepen keresztül. Ő gondoskodik a nyomófokozat csillapításáról, ugyanúgy egy állandó keresztmetszettel és egy nyomásszeleppel, mint a húzófokozat. A dugattyú alatti térből pedig egy közönséges visszacsapószelepen keresztül, minimális ellenállással áramlik az olaj a felső térbe.
Ha ez nem így lenne, és a dugattyú ellenállása csillapítana összenyomáskor is, a kavitáció hamar tönkretenné a lengéscsillapítót. A dugattyú felett ugyanis részleges vákuum alakulna ki, mivel a külső cső gáztöltetén kívül semmi nem gyakorol nyomást az olajra. Így a nyomáskülönbség csak úgy jöhetne létre, hogy a dugattyú felett töredékére csökkenne a nyomás, ami folyadékokban rendszerint apró légüres buborékokat tenyészt ki, ezek pedig csúnyán rongálják az anyagot, amikor megszűnnek. Remélem, sikerült valamelyest elmagyaráznom a kavitáció amúgy nem túl könnyen érthető jelenségét, ha nem, egyszerűen csak higgyék el, nem működne.
Összenyomáskor tehát kiáramlik az olaj a lábszelepen át a belső csőből a külsőbe, ahol valamennyit emelkedik a szint, de ez nem okoz problémát, mivel a fölötte található gáz összenyomható. Ha ez a gáz – jellemzően nitrogén, ami olcsó és kevesebb korróziós problémát okoz, mint a párát felvenni képes levegő – nyomás alatt van, az csökkenti az olaj felhabosodási hajlamát és a dugattyúrúd keresztmetszetére hatva automatikusan kinyomja a lengéscsillapítót, vagyis egy egészen lágy rugóként viselkedik. Jellemzően 6-8 bar nyomásról beszélünk itt, vagyis legfeljebb tíz-húsz kilót nyom a gáz a rúdon, de ez akár érezhető is lehet bizonyos esetekben.
Amíg megpróbáljuk megemészteni a kétcsöves lengéscsillapító működését, lazítsunk egy kicsit, például ezzel a remek ralis-ugratós videóval.
Ez után talán már nem nagyon kell magyarázni, mire való a lengéscsillapító az autóban. A vicc kedvéért azért képzeljük el, mi lenne, ha kihagynánk belőle. Nem kell egyből ugratókra gondolni, elég egy közepes minőségű út, már azon úgy pattogna a kerék, mintha Michael Jordan vinné a labdát a palánk felé. A kasztni meg billegne, mint egy libikóka.
Pontosan ez is történik, amikor teljesen tönkremegy a lengéscsillapító, a kerék csak az idő kis részét tölti a talajon, a kasztni pedig nyugtalanul billeg, ami azért is baj, mert két jól irányzott ellentétes kormánymozdulattal akár két kerékre is lehet állítani. Ilyen szélsőséges esetben fordulhat elő a sokat emlegetett kagylós kopás a gumin, amikor gyakorlatilag csak pontonként érintkezik az útfelülettel. Ezt hívják alulcsillapított állapotnak.
A másik véglet a túlcsillapított eset, amikor annyira sprőd a kerék megvezetése, hogy nagyobb göröngyökön sem hajlandó berugózni. A teleszkóp nélküli bicikli ilyen, de ami két kerékkel, közepes sebességgel még működik, egy másfél tonnás négykerekű esetében megint csak ahhoz vezet, hogy a kerék túl sokat van a levegőben. Gondoljunk például arra az esetre, amikor a jobb első kerék rámegy egy pár centis dombocskára. Ha egyáltalán nem hajlandó berugózni, az úthiba megdobja az egész kasztnit, és megint csak repülés következik, amikor az adott kerék pont nulla erőt tud közvetíteni, akár kanyarodni, akár fékezni szeretnénk.
Érezzük, hogy a kettő között van az optimum. Már ha egyáltalán létezne olyan. Mert ezt a nem is túl könnyen modellezhető, sok tömegből álló rendszert gyakorlatilag lehetetlen úgy hangolni, hogy minden gerjesztésre, értsd, úthibára, kormánymozdulatra, gyorsításra, lassításra tökéletes választ adjon. Befolyásolja a gumiabroncs merevsége, a rugóállandó, a hőmérséklet, ami a lengéscsillapító-olaj viszkozitását meghatározza, a rugózatlan tömeg és még sorolhatnánk. Ráadásul az sem egyértelmű egy utcai autónál, hogy mire optimalizáljon a mérnök: tapadásra, kényelemre, biztonságra?
Azért nem kell előkeresni a szeppuku-kardot, van remény. Manapság már egész jól összehozzák a rugó, keresztstabilizátor, lengéscsillapító összjátékát az utcai autók többségében, általában csak rontani lehet rajta. Szoktak is.

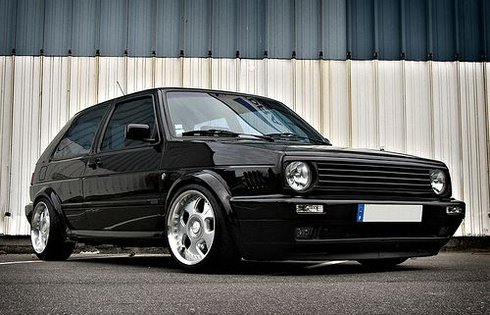

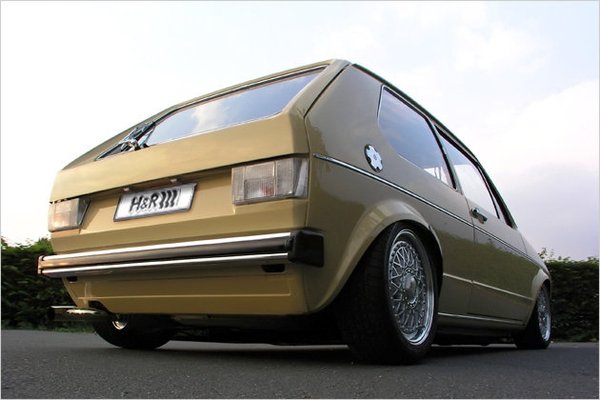

Ültetéssel például. Bevett gyakorlat, hogy a súlypont mélyebbre helyezésével érvelve, vagy egyszerűen érvelés nélkül kivágnak a gyári rugóból, vagy rövidebb, erősebb rugóra cserélik, úgy, hogy minden mást meghagynak változatlanul. Igazából nincs baj a szolid ültetéssel, ha nem veszít annyit az autó a szabadmagasságából, hogy egy fekvőrendőrön sem bír már átmenni; a gond az, hogy a gyári lengéscsillapító nem tudja ellensúlyozni a nagyobb rugóerőt. Ez egészen jellegzetes, pattogó kasztnit eredményez, amit sokan az ültetőrugó kellemetlen velejárójának tartanak, pedig csak a tapadás romlásának a jele. Így amit az alacsony súlypont javít a kanyarodásban, könnyen megsemmisülhet.
Minden gumi akkor nyújtja a legjobb teljesítményt, tapadást adott környezetben, ha minél egyenletesebb függőleges terhelést kap. Vagyis az autó súlyából rá eső három-négyszáz kiló nem nulla és nyolcszáz között ugrándozik, hanem a lehetőségekhez képest minél kisebb ingadozást mutat menet közben. Ez a gumi nemlineáris tapadási tulajdonságaiból következő felismerés azért fontos, mert közelebb visz minket a lengéscsillapítók karakterisztikáinak megismeréséhez.
A gumi tapadása, amiről közvetetten a lengéscsillapító gondoskodik, valós környezetben jó közelítéssel akkor a legnagyobb, ha a kerék dinamikus állapotban, vagyis amikor az autó halad az úton, és rámegy egy göröngyre, a karosszériához képest felfelé és lefelé hasonló sebességgel mozog. Az összenyomásnál ugye ott a rugó, ami nem szorul magyarázatra: minél nagyobb erő terheli, annál jobban összenyomódik. Viszont amikor megszűnik a terhelés, vagyis a buckán túlhaladt az autó, kifelé nyomja a kereket.
Azért érdemes végiggondolni ezt a pofonegyszerű esetet, mert így egyből rájövünk, hogy összenyomásnál sokkal kisebb feladata van a lengéscsillapítónak, mert a rugóerő tompítja az ütést. Kifelé viszont a kereket a kasztniból kirúgni akaró rugót kell visszafognia a lengéscsillapítónak, és pontosan erre van méretezve. Ha a tervezettnél nagyobb a rugóerő, a kelleténél gyorsabban kirugózik az alulcsillapított kerék, és létrejön az említett pattogós viselkedés.
Ellenkező esetben pedig, amikor túl kemény lengéscsillapítót párosítanak egy viszonylag lágy rugóhoz, akár olyan helyzet is előfordulhat, hogy menet közben annyira nem engedi a gátló kirugózni a kereket, hogy rázós úton egyre lejjebb süllyed a kasztni, míg le nem ül az ütközőbakokra. Ehhez persze nagyon rondán bele kell barmolni a futóműbe, de nem példa nélküli az eset.
Ennyi okoskodás után nincs más hátra, fel kell fednem az Anal Attacker mivoltát, ha már ilyen csúnyán belengettem a cikk elején. Hamarabb került a szerkesztőségbe, mint én, Pista kapta ajándékba a méretes, gravírozott névtáblával ellátott fekete lengéscsillapítót pécsi barátaitól. Az utóbbi hónapokban ugyan Angéla ejtőernyőjét lógattuk segítségével a plafonra, de talán jobb is így.
Befejezésként küldök még egy kisfilmet a lengéscsillapítók nagyipari gyártásáról, mindenkinek, aki szereti, illetve egy blogposztot, ahol megoszthatja velünk, miről olvasna szívesen, még jobban belenördülve a gátlókba.
